Produktfunktion:

Die patentierte Coplanar -Technologie ermöglicht eine direkte Montage für Durchfluss- und Level -Lösungen, die eine Installationsflexibilität bieten
Vollständig montiert an Verteiler, Membrandichtungen oder primäre Durchflusselemente für eine einfache Installation
Die lokale Operatorschnittstelle bietet einfache - zu - Verwenden Sie Menüs und erstellt - in Konfigurationsschaltflächen für die Streamline -Inbetriebnahme
SIL 2/3 Zertifiziert an IEC 61508 (über 3. Partei) und Prior - Verwenden Sie das Zertifikat der FMEDA -Daten für Sicherheitsanlagen
Mehrere primäre Elemente liefern eine Flusslösung, bei der das Fabrik -Leck - getestet und kalibriert ist, um die Installation zu vereinfachen
Drahtlose Merkmale

DrahtlosHART® technology is secure and cost-effective and delivers >99% Datenzuverlässigkeit

Das SmartPower ™ -Modul bietet bis zu 10 - Jahr Wartungsfreie Betrieb und Feldersatz ohne Senderentfernung

Einfache Installation ermöglicht eine schnelle Instrumentierung von Messpunkten ohne die Verkabelungskosten

Produktparameter:

Modell

Code	Beschreibung

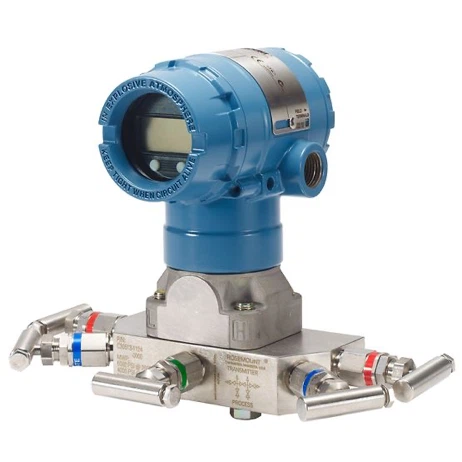

2051C	Coplanar -Drucksender

Drucktyp

Code	Beschreibung
D	Differential
G	Gage

Druckbereich

Code	Differential (Rosemount 2051CD)	Gage (Rosemount 2051cg)
1	-25 bis 25 inh₂O (-62,2 bis 62,2 Mbar)	-25 bis 25 inh₂0 (-62,2 bis 62,2 mbar)
2	-250 bis 250 inh₂0 (-623 bis 623 mbar)	-250 bis 250 inhzo (-623 bis 623 Mbar)
3	-1000 bis 1000 inh₂O (-2,5 bis 2,5 bar)	-393 bis 1000 inhz0 (-0,98 bis 2,5 bar)
4	-300 bis 300 psi (-20,7 bis 20,7 bar)	-14.2 bis 300 psi (-0,98 bis 20,7 bar)
5	-2000 bis 2000 psi (-137,9 bis 137,9 bar)	-14.2 bis 2000 psi (-0,98 bis 137,9 bar)

Produktzertifizierungen

Gültig, wenn die Supermodule -Plattform und Wohnungen gleichwertige Genehmigungen haben.

Code	Beschreibung
E1	ATEX flameProof
I1	ATEX Intrinsische Sicherheit
Ia	ATEX Fisco Intrinsic Safety; Nur für Foundaton Fieldbus oder Profibus PA -Protokoll
N1	ATEX Typ n Zertifizierung
K8	ATEX FlameProof, Intrinsische Sicherheit, Typ N, Staub (Kombination von E8, 11 und N1)
E4	Japan flameProof
E5	USA Explosion - Proof, Staubzündung - Proof
I5	USA an sich sicher; Nicht inkendiv
K5	USA -Explosion - Proof, Dust Lgnition - Proof, an sich sicher, Division 2, Division 2
E6	Canada Explosion - Proof, Staub lgnition · Proof, Division 2
I6	Kanada an sich sicher
C6	Kanada Explosion - Proof, Staubzündung - Proof, an sich sicher und Division 2
K6	Kanada Explosion - Proof, an sich sicher und Division 2 (Kombination von E6 und 16)
E7	Iecex flameProof
I7	Lecex Intrinsic Safety
ICH G	Iecex Fisco intrinsisch sicher; Nur für Foundation Fieldbus- oder Profibus -PA -Protokolle
N7	Iecex Typ n Zertifizierung
K7	Iecex flameProof, Staub lgnition - Proof, intrinsische Sicherheit und Typ n (Kombination von 17, N7 und E7)
E2	Brazii fiameProof
I2	Brasilien intrinsische Sicherheit
Ib	Brasilien Fisco intrinsisch sicher; Nur für Foundaton Fieldbus- oder Profibus -PA -Protokolle
K2	Brasilien flammenwahrscheinlich, intrinsische Sicherheit
E3	China flameProof
I3	China Intrinsic Safety
EP	Republik Korea flammenfroof
IP	Intrinsische Sicherheit der Republik Korea
KP	Flammenfrucht der Republik Korea, intrinsische Sicherheit
Em	Technische Vorschriften Customs Union (EAC) flameProof
ICH BIN	Intrinsische Sicherheit für technische Vorschriften (EAC)
Km	Technische Vorschriften Customs Union (EAC) Flammeprof, Intrinsische Sicherheit
KB	USA und Kanada Explosion - Proof, Dust Lgnition - Proof, an sich sicher und Division 2 (Kombination von K5 und C6)
Kd	USA, Kanada und ATEX Explosion - Proof, an sich sicher (Kombination von K5, C6, 11 und E8)
KL	USA, Kanada, IECEX, ATEX Intrinsic Safety Combination
KS	USA, Kanada, IECEX, ATEX ExploSlon Proof, an sich sicher, Staub, Non - Incendive, Typ - n, Division 2

Dimensionszeichnungen

Sender mit Coplanarmodul

Die Abmessungen sind in Zentimeter (Millimeter).

Abbildung 1: Rosemount 2051c explodierte Ansicht

A. Deckung
B. Cover O - Ring
C. Terminalblock
D. Elektronik Housinge. Lokale Konfigurationsschaltflächen
F.Nameplate
G. Electronics Board
H. Rotationsscheibe des Gehäuses (180 Grad maximale Wohnung ohne weitere Demontage
I. Sensormodul
J. Prozess O - Ringk. Flanschadapter o - Ring
L. Flanschausrichtungsschraube (nicht Druckbehebung)
M. Flanschschrauben
N. Flanschadapter
0. Abtropfen/Entlüftungsventil
P.Coplanar Flansch

Abbildung 2: Rosemount 2051c Coplanar Flansch

A. Foundaton Fieldbus Displayabdeckung
B. Hart Displayabdeckung
C. Senderschaltung
D. Terminalverbindungen
Die Abmessungen sind in Zentimeter (Millimeter)
